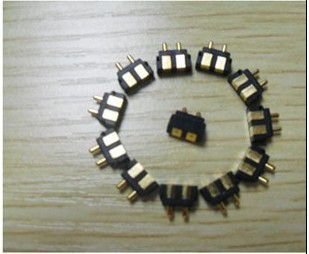

目前，常用的电池连接器有顶针式和弹片式连接器两种形式。手机大量采用的电池连接器为顶针式，同弹片式电池连接器相比，有以下优点。

　　顶针式连接器与同等尺寸的弹片式连接器相比较时，压缩量大及接触稳定

　　备注：上图工作情形：宽度尺寸 2.5㎜，工位位置 4.0mm;备注：顶针式电池连接器较弹片式有更有效的工作压缩量，确保了接触的稳定性。在使用同等的压缩量的顶针式及弹片式进行比较，顶针式连接器占用的PCB板空间少。

　　备注：工作位置为4mm时、压缩量为1mm时，顶针式连接器占用PCB板空间更少。能够实现机体的薄、小型化。触位置的稳定性在被压缩时，顶针式连接器的接触点位置不变，可以保持稳定的连接点，获得稳定的电气性能。多次压缩的耐久性顶针式20,000 次，弹片式5,000次，顶针式电池连接器的耐用性强于弹片式,塑料胶体的形状及顶针的组合可自由设定，所以在设计的自由度上较突出。

　　通过以上的比较分析，顶针式连接器较弹片式有许多优势：可以充分利用PCB板空间;顶针式连接器能确保很高的初期接触压力，在与以往的弹片连接器相比较时有安定的接触压力;顶针式连接器比弹片式连接器有更高的工作寿命;设计自由度高。在今后的新机型设计中，建议电池连接器均采用顶针式电池连接器。
