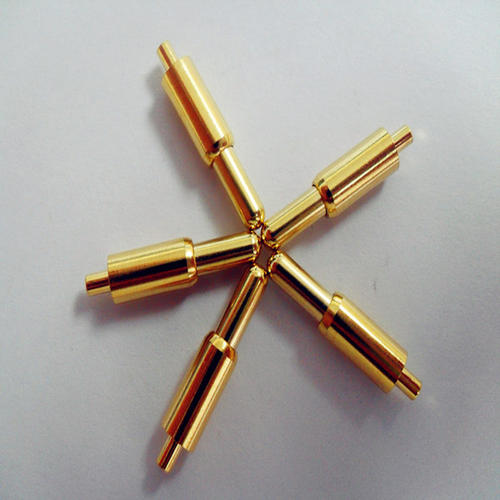

POGO PIN弹簧针是我们常用的电子连接器,我们今天就具体的来聊聊POGO PIN弹簧针。 POGO PIN实现通电或是导通,大部分通过POGO PIN针头斜向下面与铜壁接触,POGO PIN弹簧承担少量,因此要求铜套内壁光滑。
如POGO PIN工厂做成非斜切面,而是底部平整,大部分电流就要全部通过弹簧导通,对弹簧的要求就会很高。当然要保证电流突然增大的时候,出现的信号电流不稳定的情况。下面我们跟着诚宇鑫小编一起来了解一下我们选购POGO PIN时要注意那些要点。
1、POGO PIN的大小:POGOPIN的大小由设计的强度,电流负载,以及外形决定,但大的直径通常成本大幅度增加。标准的POGO PIN通常针管是1.5,针头是0.9,是最经济的选择。
2、2、POGO PIN的高度。POGOP IN的高度由工作高度即工作压缩时的高度和匹配件安装时的精度决定,通常压缩行程是总行程的70%左右,常见的是工作行程为1.0mm。
3、3、POGO PIN电流负载。 POGO PIN电流负载要求不一样,POGO PIN整个设计参数要做相应变更和调整。
