磁性连接器!磁吸连接器的基本结构通常包括以下几个关键部分

作者：泰科汉泽发布时间：2024-04-27 10:45:02 点击：

1 (18).jpg

　　磁吸连接器的基本结构通常包括以下几个关键部分：

　　磁性元件：这是磁吸连接器的核心部件，通常由一组或多组永久磁铁构成。这些磁铁分别嵌入连接器的公头(插头)和母座(插座)中，当公头靠近母座时，磁铁之间产生强烈的吸引力，使得两个部分能够迅速、准确地吸附在一起。

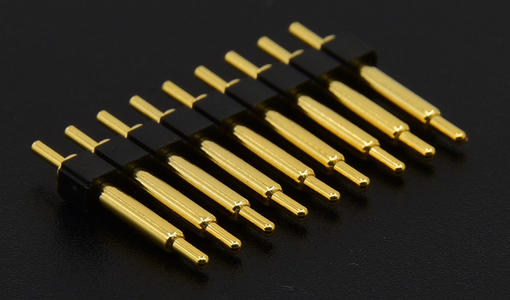

　　电接触元件：在磁吸连接器内部，还设有专门用于传输电力或数据信号的电接触点。这些接触点可以是金属片、弹簧针(Pogo Pin)、触点环等形式。当公头与母座磁性吸附时，对应的电接触点相互接触，形成可靠的电连接。

　　机械支撑与定位结构：为了确保磁吸过程中电接触的稳定性和准确性，连接器内部往往设有机械支撑与定位机构。这可能包括导向柱、定位槽、限位装置等，它们帮助公头与母座在吸附过程中保持正确的相对位置，避免因偏移导致电接触不良。

　　外部封装与保护：磁吸连接器的外部通常由塑料、金属或其他材料制成的壳体包裹，提供机械保护，防止内部组件受到损伤，并可能具备防水、防尘等功能。壳体设计还考虑了用户操作的便利性，如易于握持、对准和分离。

　　工作原理：

　　磁吸连接器的工作流程如下：

　　连接阶段：用户手持公头(如充电线端头)靠近母座(如设备充电口)。由于磁铁之间的吸引力，公头和母座在无需精确对准的情况下自动吸附并贴合。在此过程中，公头内部的电接触点与母座对应的接触点相接触，形成电连接，开始进行电力传输或数据交换。

　　保持连接：在连接状态下，磁吸力持续作用，保持公头与母座的紧密贴合，同时内部的电接触点在弹簧或其他弹性元件的作用下保持稳定的接触压力，确保连接的可靠性。

　　断开连接：当需要断开连接时，用户只需施加足够大的力克服磁吸力，将公头从母座上拉开。分离过程中，电接触点随之分离，停止电力或数据的传输。由于磁吸连接器设计有良好的机械缓冲，断开过程通常较为平滑，对电接触点的磨损较小。

　　磁吸连接器的设计巧妙地融合了磁力吸附和电接触技术，实现了快速、便捷、无损的连接与断开操作，大大提升了用户体验，特别是在需要频繁插拔、操作空间受限或需要防水防尘等特殊环境下的应用中表现出色。
