磁吸顶针连接器!弹针连接器的主要特点、结构组成和应用领域的详细介绍

作者:泰科汉泽 发布时间:2024-04-23 10:24:48 点击:

磁吸数据线 HT磁性系列:4PIN,电镀黄铜Au5u,电压5V,电流2A,工作温度-30°~85°

  弹针连接器,又称为弹簧针连接器、弹簧顶针连接器或pogo pin连接器,是一种利用弹簧加载触点(弹簧针)来实现电气连接的精密互连器件。这类连接器广泛应用于各种电子设备、测试设备和工业应用中,特别是在需要频繁插拔、空间紧凑、抗震性好、接触稳定的场合。以下是弹针连接器的主要特点、结构组成和应用领域的详细介绍:

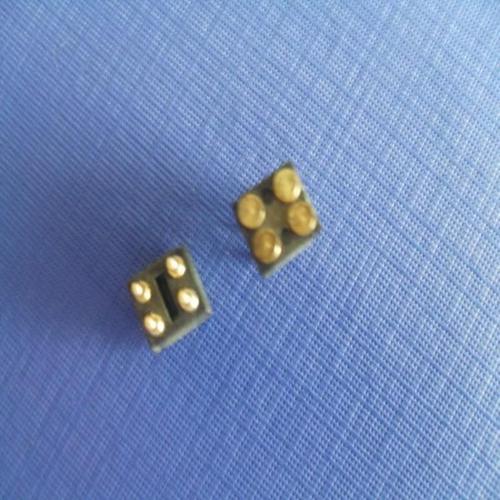

1 (82).jpg

  结构特点:

  弹簧针组件:弹针连接器的核心是弹簧针,由针头(接触端)、针管(外筒)、弹簧和针尾(固定端)四部分组成。针头通常镀有金或其他贵金属,用于与对接端子形成电接触;弹簧位于针头和针尾之间,提供恒定接触压力,确保连接稳定;针管和针尾则起到固定和保护弹簧的作用。

  阵列排布:多个弹簧针可以按照特定的间距(pitch)在绝缘体(如塑料、陶瓷)中阵列排布,形成弹针连接器。绝缘体不仅隔离相邻触点,还提供机械支撑和定位。

  功能特性:

  高可靠性:弹簧加载设计使得弹针连接器在面对震动、冲击、热胀冷缩等环境因素时仍能保持稳定的电接触,提高连接可靠性。

  低接触电阻:镀金或其他贵金属涂层的针头提供了低阻抗的接触界面,有利于信号传输和电力供应,降低接触面发热。

  高插拔寿命:优质的弹针连接器设计可承受数万甚至数十万次插拔,适用于需要频繁连接和断开的应用。

  小型化:弹针连接器具有非常紧凑的尺寸,特别适合在空间受限的设备中实现高密度、精密的电气连接。

  应用领域:

  电子设备内部连接:在手机、平板电脑、笔记本电脑、可穿戴设备等消费电子产品中,弹针连接器常用于主板与其他内部组件(如电池、显示屏、摄像头等)之间的连接。

  测试设备:弹针连接器是自动化测试设备(ATE)和功能测试治具中的常用元件,提供精确、重复性好的接触点,进行电路板的功能测试、老化测试、边界扫描测试等。

  医疗设备:在医疗电子设备中,弹针连接器用于实现设备内部组件的连接,以及设备与外部测试、编程设备的临时连接,如心电图机、血糖仪、医疗监护设备等。

  航空航天与军事:由于其高可靠性、抗震动性能和耐环境性,弹针连接器也被广泛应用于航空航天设备、军用电子设备等高要求领域。

  汽车电子:在汽车电子系统中,弹针连接器可用于ECU(电子控制单元)与其他传感器、执行器之间的连接,以及车辆诊断接口。

  规格与定制:

  单针、双针或多针:根据连接需求,弹针连接器可以设计为单个或多个触点组合。

  间距:弹针之间的中心距(pitch)有多种规格,如1.0mm、1.25mm、2.0mm、2.54mm等,以适应不同的电路板布局和连接需求。

  电流承载能力:不同型号的弹针连接器其电流承载能力各异,从毫安级到数安培不等,应根据实际应用选择合适的产品。

  定制服务:针对特殊应用需求,弹针连接器供应商通常提供定制服务,包括但不限于特殊材质、特殊形状、特殊镀层、特殊电气性能等。

  综上所述,弹针连接器是一种利用弹簧加载触点实现高可靠、小型化电气连接的精密器件,广泛应用于电子设备、测试设备、医疗设备、航空航天、汽车电子等多个领域。用户在选择弹针连接器时,应根据其结构特点、功能特性、应用需求以及具体规格参数,确保与应用环境和设备接口的兼容性。如有特殊需求,还可寻求定制服务以满足个性化应用。
